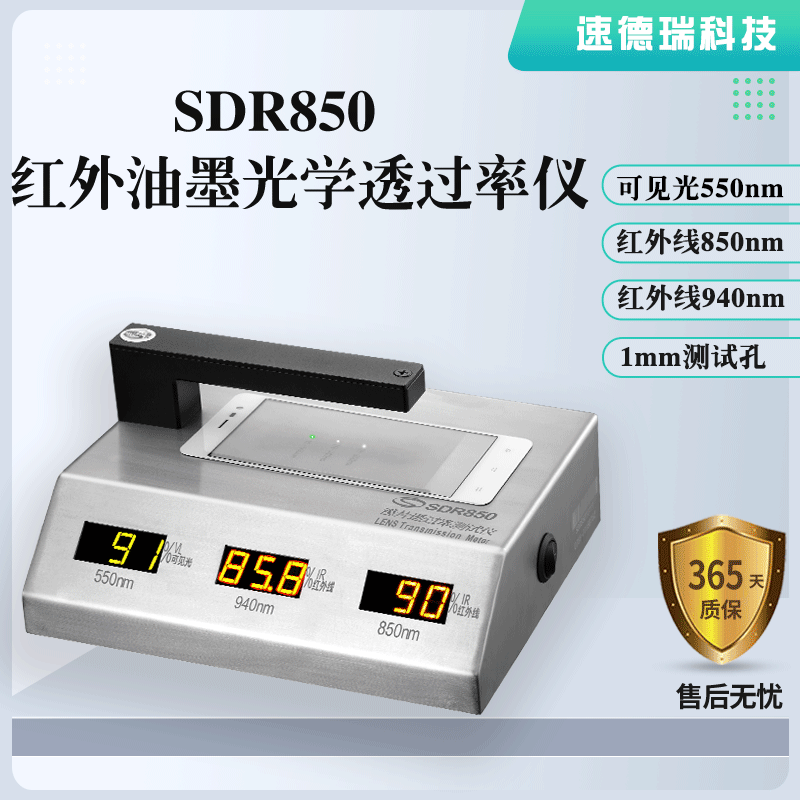

IR油穿透率仪 SDR850 镜片透过率测试仪

现在的智能手机，具有光线感应器和距离感应器。光线感应器能够实现屏幕亮度自动调节等，距离感应器能够在通话时感应手机与人脸距离从而自动关屏，防止脸部误触屏幕操作。

智能手机镜片上，一般有两个小孔，用于光线感应器和距离感应器的红外线穿透。还有一个稍大的孔，用于摄像头。镜片上这两个小孔的红外线穿透能力，直接影响到智能手机的光线感应器和距离感应器的性能。所有这一个红外线透过率指标，非常重要。

镜片的主平面和摄像头孔和光线及距离感应器孔，也有透光率指标要求。

SDR850镜片透过率测试仪的测试原理是采用红外850nm光源，红外940nm光源和可见550nm光源照射被测透明物质，感应器分别探测三种光源的入射光强和透过被测透明物质后的光强，透过光强与入射光强的比值即为透过率，用百分数表示。

1．仪器接上专用电源，保持测试位置为空，打开仪器开关；

2．将被测物放入测试位置；

3．显示窗口分别显示被测物对红外850nm，红外线940nm和可见光550nm的透过率；

4．仪器不使用时，请关闭电源；

5．开机时仪器自测试和自校准，测试位置必须为空，否则不能完成自校准；

6．避免与腐蚀性物品接触、远离高温高湿的环境；

7．长时间连续使用时，由于LED光源的发光效率（LED光源温度升高，效率下降）的原因，可能导致三个窗口数据不能显示为100，此时请关闭仪器的电源，重新开机自检和自校准，不影响测量精度和正常使用；

8．可能会偶然出现无测试物时，显示数据不能回归为100，关机立即重启仪器即可。

1．仪器外形尺寸：长200mm×宽180mm×高106mm；

2．最小测试物尺寸：￠1.0mm

3．仪器重量：约1500克；

4．分辨率：0.1%；

5．测量精度：±1%；

6．红外线：850nm和940nm两路测试

7．可见光：中心波长550nm；

8．供电电源：9V AC/DC电源供电
