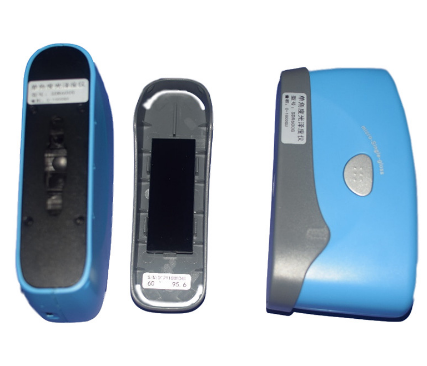

涂镀层表面光泽度的检验，近年来主要采用光泽度仪的应用，但由于涂镀件几何形状的不同对反光性的影响不一，加上涂层色泽的不同干扰，往往难以得到良好效果，所以用户还需要通过目测法和样板对照法来进行补充检验。
目测评定法属于一种经验评定方法。它是以检验人员在实践中积累的经验，通过目测检验来评定，往往受到环境照度、检验人员的视觉和经验等因素影响，容易产生干扰而造成评定结果的误差。
为了尽量避免各种影响，从长期实践中得到的经验：规定受检环境的光源为自然光或接近自然光的荧光光源，其照度为300lx（相当于40W荧光灯在500mm处的照度），以防止光源色泽和照度不合产生影响。
一、目测光泽度经验评定法的分级参考标准为：
1级(镜面光亮)：涂层光亮如镜，能清日析地看出人的五官和眉毛。2级(光亮) ：涂层表面光亮，能看出人的五官和眉毛，但眉毛部分不够清日析。
3级(半光亮) ：涂层表面光亮较差，但能看出人的五官轮廓，眉毛部分模湖。
4级(无光亮) ：涂层基本上无光泽，看不清人的面部五官轮廓。
经验法评定会因人为因素影响，有时会对评定结果产生争议，所以在必要时可采取样板对照作为评定的参考。
样板对照法属于目测法中的比较测量法。它是用一定光泽度的参照样板，结合目测法进行的。由于用了参照样板作比较，能一定程度上减少检验人员因视觉或经验不足造成的影响。所以，此法是目测法检验涂层光泽度的一种改进。
参照样板一般以经研磨成粗糙度为Ra≤0.1、0.4、1.6、6.3的试片，进行与受检镀件相同的镀层电镀，并经过抛光除去水迹，作为光泽度1-4级的参照样板。
检验时，将受检镀层与上述样板进行比较，以受检镀层与某一参照样板的光泽度相似，而又低于更高一级参照样板的光泽度时，该相似参照样板的光泽度级别即为受检镀层的光泽度等级。
电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸.电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性、和表面关泽。
三、影响电镀层表面光泽度的因素：
1、是零件基材表面光泽度，可以直接用金属光泽度仪测量。
2、是镀液成分，包括浓度、添加剂、各种杂质是否在工艺要求范围内。
3、是镀液温度。
在装饰性涂镀层中，主要的性能就是让涂镀层具有完美的光亮度。以镀铬为例，在镀铬初期，人们是用抛光来达到光亮目的的。而现在，人们则使用了各种金属的光亮渡液以满足高光亮度要求。但研制光亮镀铬液是有一定困难的，现有的防护-装饰性镀铬工艺，重点是放在研究中间镀层上，采用中间镀层达到全光亮的效果，然后在套上一层薄的铬层的方法来满足光亮要求。
